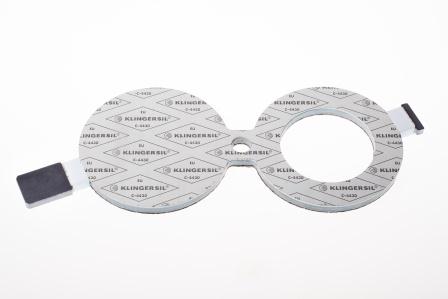

Заглушка межфланцевая поворотная из углеродистой или нержавеющей стали со сменным уплотнителем. Предназначена для установки между фланцами газопроводов, трубопроводов водоснабжения и тепловых сетей, а также технологических трубопроводов в нефтехимической и нефтеперерабатывающей промышленности с возможностью перекрытия либо пропуска среды.
Подробнее
Задать вопрос
Описание
ОБЛАСТЬ ПРИМЕНЕНИЯ
Для установки между фланцами газопроводов, трубопроводов водоснабжения и тепловых сетей, а также технологических трубопроводов в нефтехимической и нефтеперерабатывающей промышленности с возможностью перекрытия либо пропуска среды.
ПРЕИМУЩЕСТВА
- Наличие маркировки в соответствии с требованиями правил безопасности
- Не требуется разжимание фланцев на всю толщину заглушки для перекрытия трубопровода
| Параметр |
Значение |
| Номинальное давление PN (Pу), (кгс/см2) | от PN 6 до PN 25 |
| Номинальный диаметр DN (Dу) | до 250 |
| Исполнение уплотнительной поверхности | с соединительным выступом, плоская (1; 1) |
| Температура, °С | от минус 200 до плюс 260 (с учётом стойкости уплотнителя) |
| Толщина стальной части |
определяется расчетом на прочность при давлении 1,25•PN |
ОПИСАНИЕ МАТЕРИАЛА
| Параметр |
Значение |
|
Заглушка (стальной сердечник) |
Ст3; 09Г2С; 12Х18Н10Т другие марки из числа разрешенных к применению в устройствах, работающих под давлением - по заявке заказчика |
| Уплотнитель |
листовой уплотнительный материал Klingersil® C-4430 или другой марки |
