Применяется для мерной отрезки заготовок колец из сальниковой набивки. Для предотвращения раскрытия стыков колец в процессе эксплуатации, разрезка набивки производится для вращающихся валов - под углом 12°, для поступательно перемещающихся штоков - под углом 45°.
Подробнее
Задать вопрос
Описание

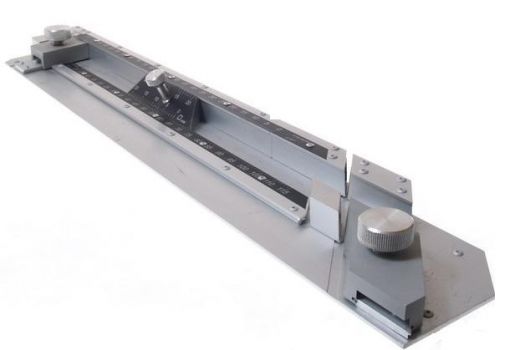

Описание: приспособление для мерной отрезки заготовок колец из сальниковой набивки.
Применение:
- измерить сечение набивки на шкале бегунка со значением диаметра вала (штока);
- совместить значение сечения набивки на шкале бегунка со значением диаметра вала (штока) на соответствующей неподвижной шкале;
- установить набивку до упора в бегунок, зафиксировать ее с помощью зажима и отрезать заготовку кольца;
- свернуть заготовку в кольцо, развести ее концы в осевом направлении и установить на вал (шток).
Размеры:
Диапазон сечений набивки - от 3 до 20 мм
Диапазон диаметров вала (штока) - до 115 мм
- длина и форма концов заготовок позволяют уложить уплотнение в сальниковую камеру без зазоров;
- существует возможность подпрессовки в камере каждого кольца в отдельности при помощи разрезных монтажных втулок;
- для предотвращения раскрытия стыков колец в процессе эксплуатации, разрезка набивки производится:
- для поступательно перемещающихся штоков - под углом 45°
- измерить сечение набивки на шкале бегунка со значением диаметра вала (штока);
- совместить значение сечения набивки на шкале бегунка со значением диаметра вала (штока) на соответствующей неподвижной шкале;
- установить набивку до упора в бегунок, зафиксировать ее с помощью зажима и отрезать заготовку кольца;
- свернуть заготовку в кольцо, развести ее концы в осевом направлении и установить на вал (шток).
Размеры:
Диапазон сечений набивки - от 3 до 20 мм
Диапазон диаметров вала (штока) - до 115 мм
