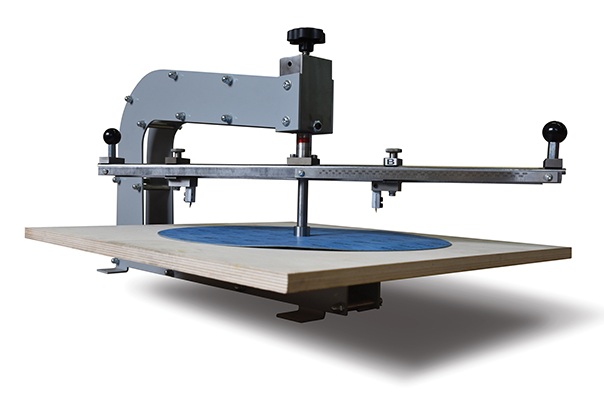

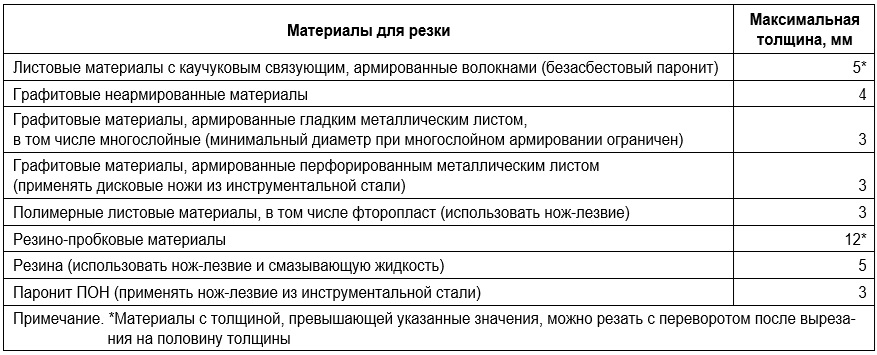

«ЭКСПЕРТ ПЛЮС» — 600-2 - устройство с ручным приводом для изготовления прокладок круглой формы из листовых уплотнительных материалов от 0,5 до 12 мм (максимальная толщина реза зависит от вида материала), с возможностью резки по внутреннему и наружному диаметрам одновременно. Диаметр резки от 40 до 600 мм. Может использоваться как мобильное устройство, а также как стационарное оборудование с возможностью закрепления на прямой рабочей поверхности.
Разработчик и производитель — ООО «ИЛЬМА».
Разработчик и производитель — ООО «ИЛЬМА».
Подробнее
Описание
Назначение и область применения устройства «ЭКСПЕРТ ПЛЮС» — 600-2:
Изготовление прокладок круглой формы из листовых уплотнительных материалов, с возможностью резки по внутреннему и наружному диаметрам одновременно. Предназначается для использования в качестве средства оснащения при проведении ремонтных работ
Описание и работа:

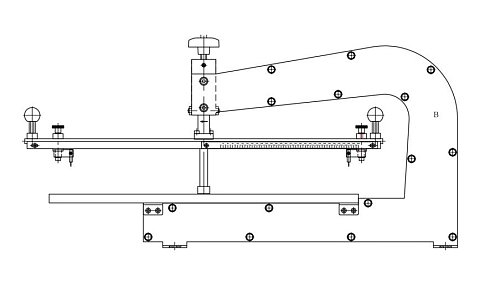

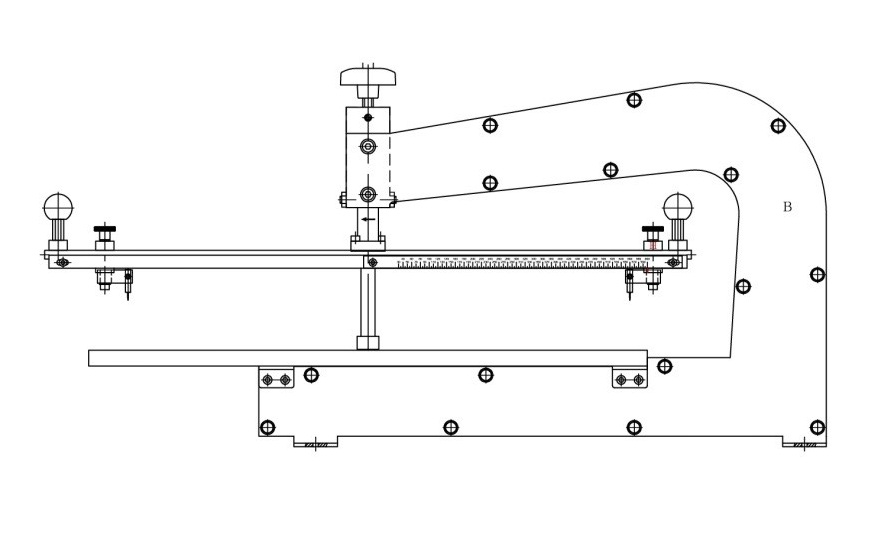

В состав устройства входят корпус, шпиндель, ножевая балка, стол.
Требуемый диаметр прокладки обеспечивается установкой держателя ножа на направляющей ножевой балки по значениям на стальной линейке. Вырезка по окружности выполняется за несколько оборотов ножевой балки. Консольный корпус обеспечивает удобное закрепление материала.
Можно использовать ножи двух типов: нож-лезвие (подходит для большинства материалов, нож-лезвие в сборе с державкой входит в базовый комплект поставки), и дисковые ножи (подходят для резки тонких мягких материалов, поставляются по запросу).
нож-лезвие из инструментальной стали, артикул Э458

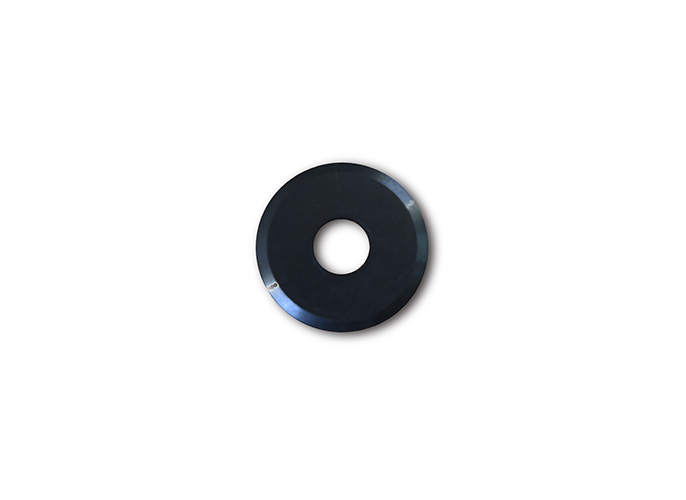

нож дисковый из инструментальной стали Ø40×Ø10×1,2 артикул Э1354;
нож дисковый из инструментальной стали Ø30×Ø10×1,2 артикул Э1358;
нож дисковый из инструментальной стали Ø25×Ø10×1,2 артикул Э1353.

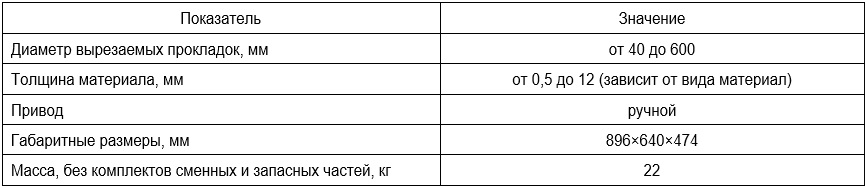

Технические характеристики:

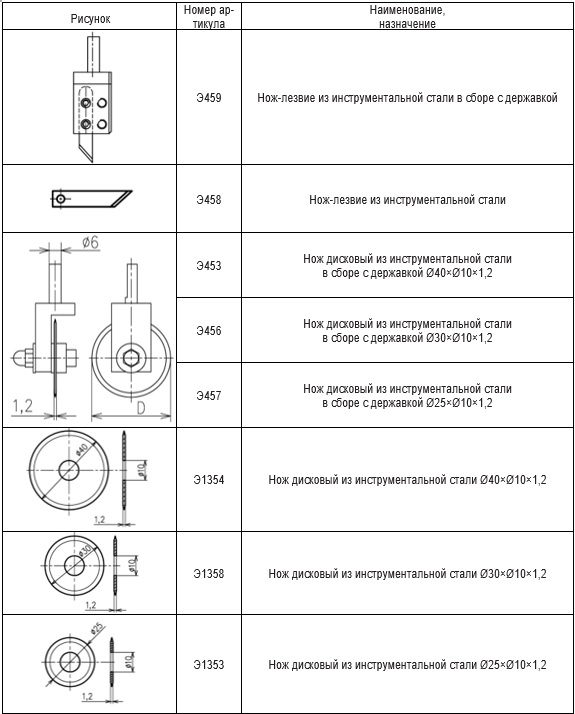

Сменные и запасные части:
Изготовление прокладок круглой формы из листовых уплотнительных материалов, с возможностью резки по внутреннему и наружному диаметрам одновременно. Предназначается для использования в качестве средства оснащения при проведении ремонтных работ
Описание и работа:
В состав устройства входят корпус, шпиндель, ножевая балка, стол.
Требуемый диаметр прокладки обеспечивается установкой держателя ножа на направляющей ножевой балки по значениям на стальной линейке. Вырезка по окружности выполняется за несколько оборотов ножевой балки. Консольный корпус обеспечивает удобное закрепление материала.
Можно использовать ножи двух типов: нож-лезвие (подходит для большинства материалов, нож-лезвие в сборе с державкой входит в базовый комплект поставки), и дисковые ножи (подходят для резки тонких мягких материалов, поставляются по запросу).
В комплекте поставки:

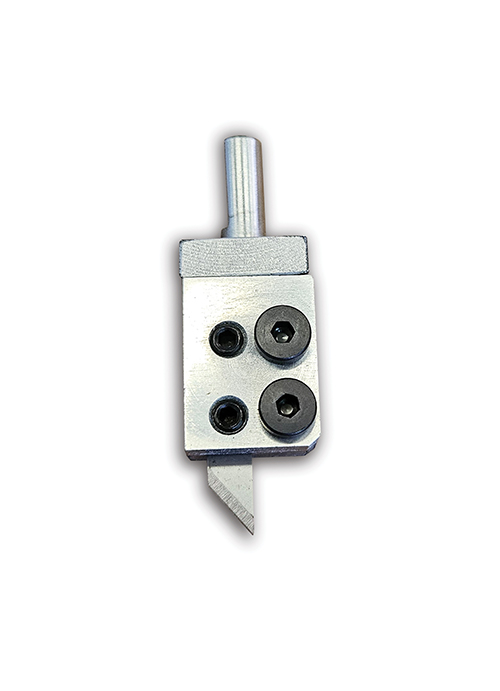

нож-лезвие из инструментальной стали в сборе с державкой, артикул Э459 - 2 шт.; нож-лезвие, артикул Э458 - 2 шт.
Сменные части по запросу:

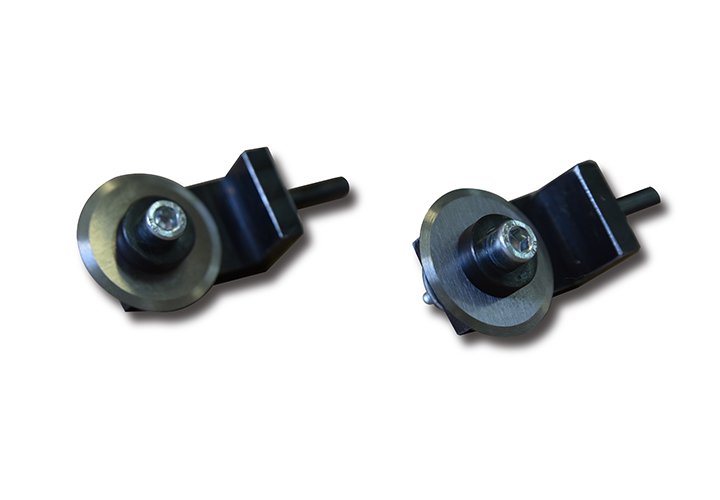

нож дисковый из инструментальной стали в сборе с державкой Ø40×Ø10×1,2 артикул Э453;
нож дисковый из инструментальной стали в сборе с державкой Ø30×Ø10×1,2 артикул Э456;
нож дисковый из инструментальной стали в сборе с державкой Ø25×Ø10×1,2 артикул Э45.
нож-лезвие из инструментальной стали, артикул Э458
нож дисковый из инструментальной стали Ø40×Ø10×1,2 артикул Э1354;
нож дисковый из инструментальной стали Ø30×Ø10×1,2 артикул Э1358;
нож дисковый из инструментальной стали Ø25×Ø10×1,2 артикул Э1353.
Технические характеристики:
Сменные и запасные части:
