Заглушки межфланцевые «ГраФлан» предназначены для установки между фланцами газопроводов, трубопроводов водоснабжения и тепловых сетей, а также технологических трубопроводов в нефтехимической и нефтеперерабатывающей промышленности для перекрытия трубопроводов на время проведения ремонтных и сервисных работ.
Подробнее
Задать вопрос
Заглушки межфланцевые «ГраФлан» выпускаются по ТУ 3799-008-73427930-08.
Назначение – для установки между фланцами газопроводов, трубопроводов водоснабжения и тепловых сетей, а также технологических трубопроводов в нефтехимической и нефтеперерабатывающей промышленности для перекрытия трубопроводов.
Заглушки поставляются как отдельно, так и в комплекте с кольцами-проставками (читать о кольцах-проставках »»»)
Параметры эксплуатации
Наименование среды: природный газ по ГОСТ 5542-2014, вода и другие среды
Исполнение фланцев: соединительный выступ (исп. В по ГОСТ 33259, исп.1 по ГОСТ 12815)
Номинальное давление РN: от 6 до 40 кгс/см2
Расчетное давление при температуре до 50ºС: 1,25∙PN
Номинальный диаметр DN: до 800 при PN16, при других номинальных давлениях – по согласованию
Температура эксплуатации (градусов Цельсия):

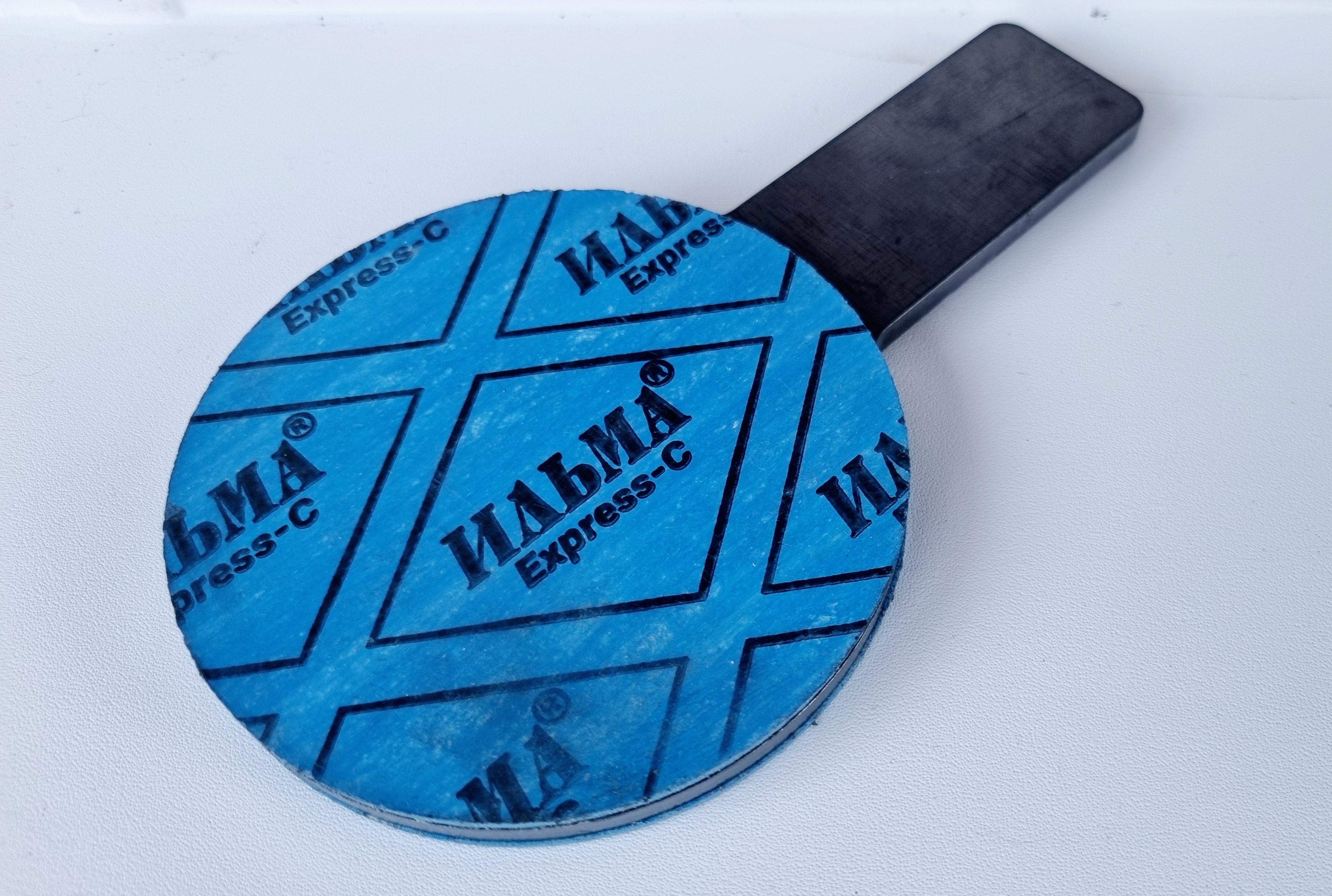

ИЛЬМА-Express-С: от минус 20 до плюс 120

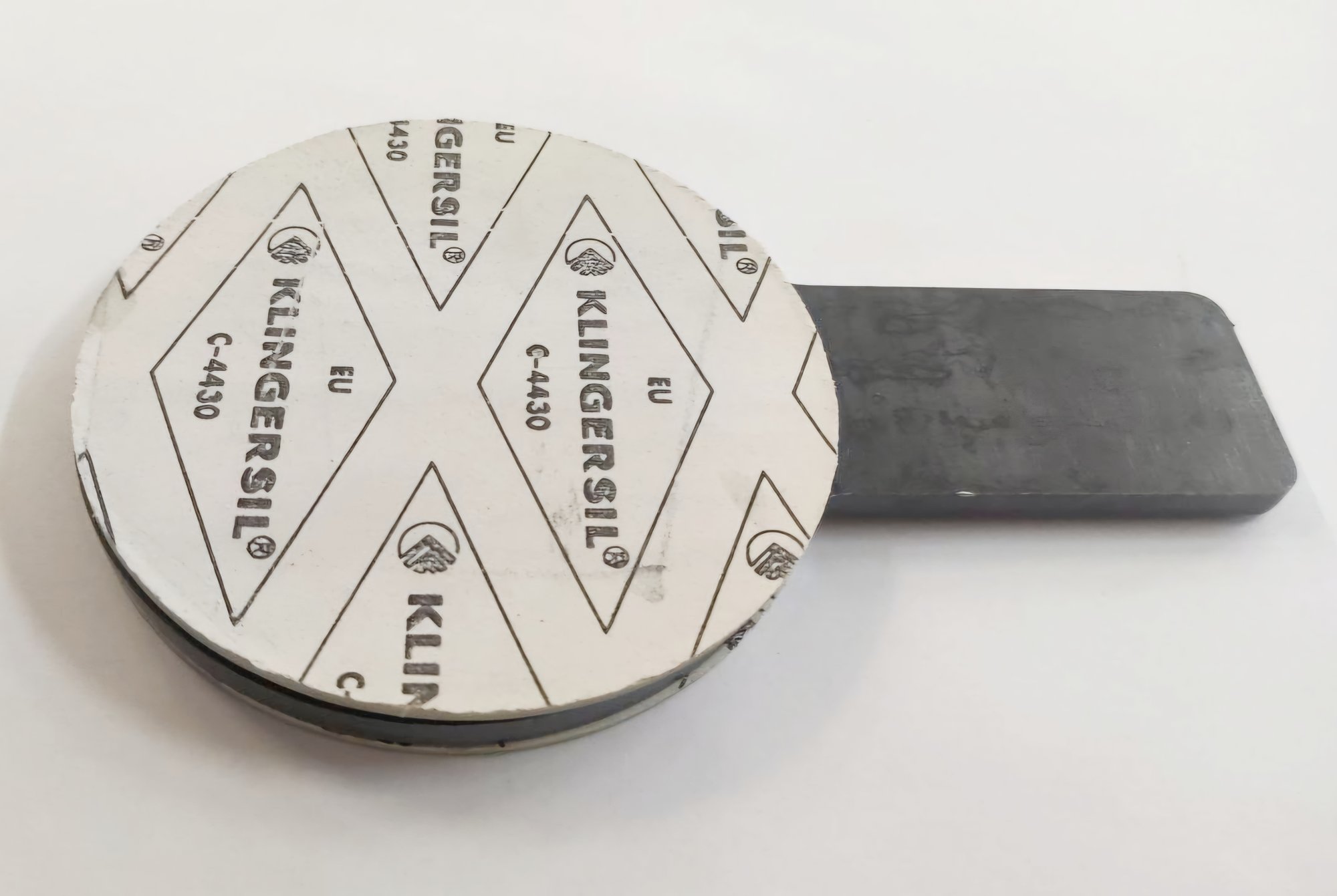

KLINGERSIL C-4430: от минус 20 до плюс 150
Другие уплотнители - по запросу.
Климатическое исполнение: У1
Сведения о материалах:
Назначение – для установки между фланцами газопроводов, трубопроводов водоснабжения и тепловых сетей, а также технологических трубопроводов в нефтехимической и нефтеперерабатывающей промышленности для перекрытия трубопроводов.
Заглушки поставляются как отдельно, так и в комплекте с кольцами-проставками (читать о кольцах-проставках »»»)
Параметры эксплуатации
Наименование среды: природный газ по ГОСТ 5542-2014, вода и другие среды
Исполнение фланцев: соединительный выступ (исп. В по ГОСТ 33259, исп.1 по ГОСТ 12815)
Номинальное давление РN: от 6 до 40 кгс/см2
Расчетное давление при температуре до 50ºС: 1,25∙PN
Номинальный диаметр DN: до 800 при PN16, при других номинальных давлениях – по согласованию
Температура эксплуатации (градусов Цельсия):
ИЛЬМА-Express-С: от минус 20 до плюс 120
KLINGERSIL C-4430: от минус 20 до плюс 150
Другие уплотнители - по запросу.
Климатическое исполнение: У1
Сведения о материалах:
СТОЙКОСТЬ К РАБОЧЕЙ СРЕДЕ ЗАВИСИТ ОТ МАТЕРИАЛА СЕРДЕЧНИКА И УПЛОТНИТЕЛЯ,
ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ ПО ЗАПРОСУ,
