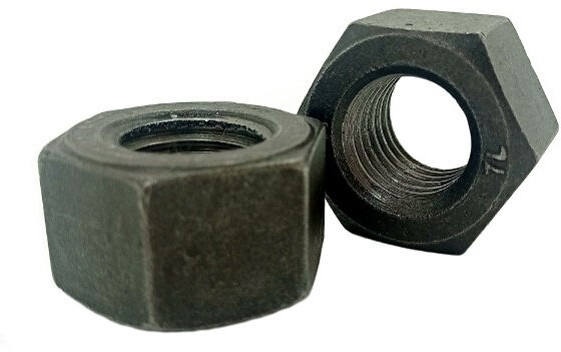

Шестигранные гайки
Размеры шестигранных гаек приведены в ASME B18.2.2, требования к резьбе винтов и болтов установлены в ASME B1.1. В зависимости от спецификации заказчика гайки могут с обеих сторон иметь фаски под углом 30 градусов или с одной стороны опорная поверхность гайки может быть плоской.
Шестигранные гайки; высокие шестигранные гайки; шестигранные гайки для винтов; колпачковые гайки; соединительные гайки (муфты); Т-образные гайки, контргайки; высокие гайки с прорезью и корончатые гайки из различных материалов.

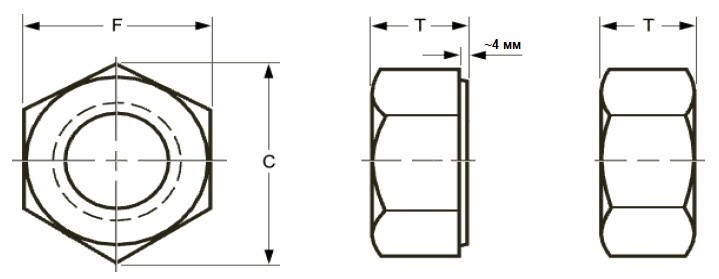

Размеры высоких шестигранных гаек по ASME B18.2.2, используемых со шпильками для фланцевых соединений по ASME B16.5
|
Диаметр резьбы, |
Размер «под ключ», дюймы F |
Диаметр описанной окружности, C |
|||
|
|
Номинальный |
Min |
Max |
Min |
|
|
½ |
7/8 |
0,875 |
0,850 |
1,010 |
0,969 |
|
5/8 |
1 1/16 |
1,062 |
1,031 |
1,227 |
1,175 |
|
¾ |
1 ¼ |
1,250 |
1,212 |
1,443 |
1,382 |
|
7/8 |
1 7/16 |
1,438 |
1,394 |
1,660 |
1,589 |
|
1 |
1 5/8 |
1,625 |
1,575 |
1,876 |
1,796 |
|
1 1/8 |
1 13/16 |
1,812 |
1,756 |
2,093 |
2,002 |
|
1 ¼ |
2 |
2,000 |
1,938 |
2,309 |
2,209 |
|
1 3/8 |
2 3/16 |
2,188 |
2,119 |
2,526 |
2,416 |
|
1 ½ |
2 3/8 |
2,375 |
2,300 |
2,742 |
2,622 |
|
1 5/8 |
2 9/16 |
2,562 |
2,481 |
2,959 |
2,828 |
|
1 ¾ |
2 ¾ |
2,750 |
2,662 |
3,175 |
3,035 |
|
1 7/8 |
2 15/16 |
2,938 |
2,844 |
3,392 |
3,242 |
|
2 |
3 1/8 |
3,125 |
3,025 |
3,608 |
3,449 |
|
2 ¼ |
3 ½ |
3,500 |
3,388 |
4,041 |
3,862 |
|
2 ½ |
3 7/8 |
3,875 |
3,750 |
4,474 |
4,275 |
|
2 ¾ |
4 ¼ |
4,250 |
4,112 |
4,907 |
4,688 |
|
3 |
4 5/8 |
4,625 |
4,475 |
5,340 |
5,102 |
|
3 ¼ |
5 |
5,000 |
4,838 |
5,774 |
5,515 |
|
3 ½ |
5 3/8 |
5,375 |
5,200 |
6,207 |
5,928 |
|
3 ¾ |
5 ¾ |
5,750 |
5,562 |
6,640 |
6,341 |
|
4 |
6 1/8 |
6,125 |
5,925 |
7,073 |
6,755 |
|
Диаметр резьбы, |
Т |
Размер «под ключ», мм F |
|||
|
|
Номинальный |
Max |
Min |
||
|
½ |
31/64 |
0,504 |
0,464 |
22 |
22,23 |
|
5/8 |
39/64 |
0,631 |
0,587 |
27 |
26,99 |
|
¾ |
47/64 |
0,758 |
0,710 |
32 |
31,75 |
|
7/8 |
55/64 |
0,885 |
0,833 |
36 |
36,51 |
|
1 |
63/64 |
1,012 |
0,956 |
41 |
41,28 |
|
1 1/8 |
1 7/64 |
1,139 |
1,079 |
46 |
46,04 |
|
1 ¼ |
1 7/32 |
1,251 |
1,187 |
51 |
50,80 |
|
1 3/8 |
1 11/32 |
1,378 |
1,310 |
56 |
55,56 |
|
1 ½ |
1 15/32 |
1,505 |
1,433 |
60 |
60,33 |
|
1 5/8 |
1 19/32 |
1,632 |
1,556 |
65 |
65,09 |
|
1 ¾ |
1 23/32 |
1,759 |
1,679 |
70 |
69,85 |
|
1 7/8 |
1 27/32 |
1,886 |
1,802 |
75 |
74,61 |
|
2 |
1 31/32 |
2,013 |
1,925 |
79 |
79,37 |
|
2 ¼ |
2 13/64 |
2,251 |
2,155 |
89 |
88,90 |
|
2 ½ |
2 29/64 |
2,505 |
2,401 |
98 |
98,42 |
|
2 ¾ |
2 45/64 |
2,759 |
2,647 |
108 |
107,95 |
|
3 |
2 61/64 |
3,013 |
2,893 |
117 |
117,48 |
|
3 ¼ |
3 3/16 |
3,252 |
3,124 |
127 |
127,00 |
|
3 ½ |
3 7/16 |
3,506 |
3,370 |
137 |
136,53 |
|
3 ¾ |
3 11/16 |
3,760 |
3,616 |
146 |
146,05 |
|
4 |
3 15/16 |
4,014 |
3,862 |
156 |
155,57 |
Примечания:
Все размеры даны в дюймах, если не указано иное.
Высокие шестигранные гайки имеют увеличенные размеры шестигранника и высоты по сравнению со стандартными (нормальными) шестигранными гайками. Существует много различных исполнений, высокие гайки обычно используются для болтов большого диаметра и высокой прочности.
Важно: Размеры «под ключ» в миллиметрах, указанные в таблице, следует использовать только в качестве ориентира. Индивидуальные размеры должны быть проверены перед составлением спецификации.
