Фланцевая прокладка из безасбестового паронита KLINGER®Quantum.
Материал изготовлен из высококачественных волокон и наполнителей. Матрица на основе гидрированного бутадиен-нитрильного каучука (HNBR), устойчивая к высоким температурам, выполняет функцию связующего вещества. Сохраняет эластичность даже при повышенных температурах.
Материал изготовлен из высококачественных волокон и наполнителей. Матрица на основе гидрированного бутадиен-нитрильного каучука (HNBR), устойчивая к высоким температурам, выполняет функцию связующего вещества. Сохраняет эластичность даже при повышенных температурах.
Подробнее
Описание
ОБЛАСТЬ ПРИМЕНЕНИЯ
Подходит для использования в маслах, воде, паре, газах, солевых растворах, топливе, спиртах, слабых органических и неорганических кислотах, углеводородах, смазках и хладагентах.
РАЗМЕРЫ СТАНДАРТНЫХ ЛИСТОВ
Размеры – 1500 х 2000 мм
Толщина – 0,8; 1,0; 1,5; 2,0; 3,0 мм
Допуски – по толщине ±10%, по длине ±50 мм, по ширине ±50 мм
ХАРАКТЕРИСТИКИ для материала толщиной 2 мм
| Параметр |
Значение |
| Сжимаемость ASTM F 36 J | 10% |
| Восстанавливаемость ASTM F 36 J |
мин. 60% |
|
Релаксация напряжений DIN 52913 50 МПа, 16 ч/175 °C 50 МПа, 16 ч/300 °C |
32 МПа 28 МПа |
|
Релаксация напряжений BS 7531; 1,5 мм 40 МПа, 16 ч/300 °C |
27 МПа |
|
Клингер холодный/горячий тест, при 50 MПa: уменьшение толщины при 23 °C уменьшение толщины при 300 °C уменьшение толщины при 400 °C |
10% 14% 20% |
|
Герметичность DIN 28090-2 масло IRM 903: 5 часов/150 °C топливо B: 5 часов/23 °C |
<0,02 мг/с х м |
|
Увеличение толщины при погружении в жидкость ASTM F 146 масло IRM 903: 5 часов/150 °C топливо B: 5 часов/23 °C |
3% 5% |
| Плотность | 1,7 г/см³ |
СЕРТИФИКАТЫ
- BAM tested II-611/2009
- KTW proposal
- KTW proposal hot water
- DIN-DVGW certificate
- Fire-Safe
- FDA conformity
- TA-Luft (clean air) acc. VDI 2440
- RoHS certificate 2011/65/EU2003/11/EG76/769/EWG
- Renewable Fuels 2003/30/EG
- REACH Statement
- SVHC Candidate List Statement
Документы

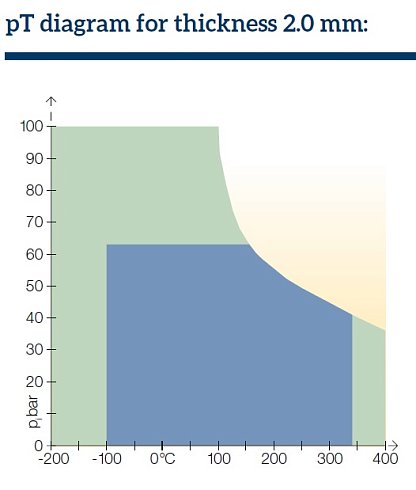

Описание_рТ диаграмма
93.1 Кб
