Прокладка ГраФлан® ФЛ-ПЛ-003, оснащённая картонным установочным кольцом с державкой. Предназначена для гладких фланцев. Державка помогает обеспечить лёгкий и точный монтаж прокладки без полной разборки фланцевого соединения, а также быстрый демонтаж за счёт использования дополнительного ленточного элемента из ПТФЭ, импрегнированного в основной уплотнитель и выведенного за пределы фланцевого соединения.
Подробнее
Задать вопрос
Описание

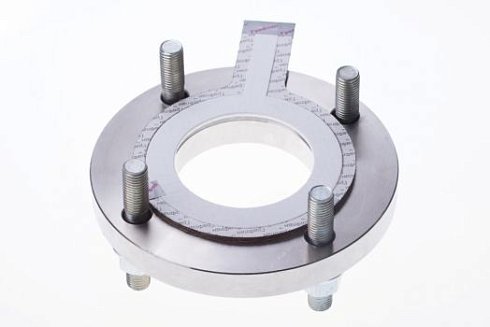

Прокладка ГраФлан® ФЛ-ПЛ-003-УД c установочным кольцом и державкой из картона
ОБЛАСТЬ ПРИМЕНЕНИЯФланцевая прокладка из листового терморасширенного ТРГ, армированного перфорированной нержавеющей стальной лентой, плакированная ПТФЭ, с установочным кольцом и державкой из картона, предназначена для гладких фланцев. Возможно использование для герметизации агрессивных сред.
ПРЕИМУЩЕСТВА
- Обладает повышенными антиадгезионными свойствами
- Допускается использование прокладки при высоких давлениях среды и циклических нагрузках
- Державка помогает обеспечить лёгкий и точный монтаж прокладки без полной разборки фланцевого соединения
-
Быстрый демонтаж за счёт использования дополнительного ленточного элемента из ПТФЭ, импрегнированного в основной уплотнитель и выведенного за пределы фланцевого соединения
Температура от - 200°С до + 150°С
Давление до 6,3 МПа

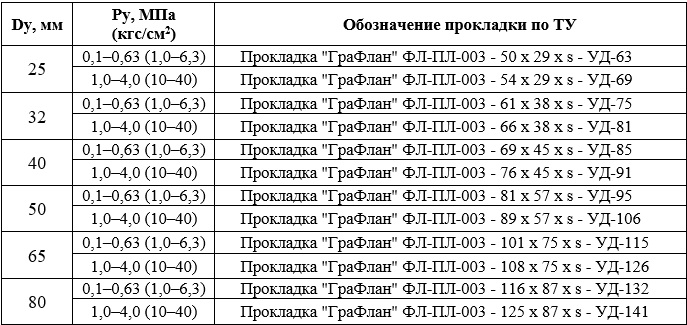

СТАНДАРТНЫЕ РАЗМЕРЫ
Толщина: 2,8; 3,8 мм
Прокладки выпускаются по ТУ 5728-001-73427930-05 для стандартных фланцевых соединений по ГОСТ Р 54432-2011, ГОСТ 12815-80 и другим государственным стандартам, по стандартам зарубежных стран (DIN, ANSI), а также по размерам и чертежам заказчика.
