Резино-металлическая фланцевая прокладка клиновидной формы, скругленная на концах, с утолщением ребра на внутреннем диаметре. Утолщение ребра обеспечивает более высокую надежность даже при малом усилии затяжки. Подходит для монтажа на металлических, эмалированных, пластиковых или обрезиненных фланцах. Возможно исполнение прокладки KLINGER KGS/S с огнестойким EPDM. Температура применения до +200°C в зависимости от эластомера.
Подробнее
Задать вопрос
Описание
Резино-металлическая фланцевая прокладка KLINGER KGS/S
ОПИСАНИЕРезино-металлическая фланцевая прокладка клиновидной формы, скругленная на концах, с утолщением ребра на внутреннем диаметре. Утолщение ребра обеспечивает более высокую надежность даже при малом усилии затяжки. Химическая обработка стального кольца препятствует отрыву эластомера от стальной сердцевины.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Прокладка KLINGER® KGS/S используется для герметизации разъёмных фланцевых соединений оборудования, а также на наземных и подземных газопроводах и водопроводах. Рекомендована для применения на воде, газе, воздухе, кислотах, щелочах и углеводородах при низких моментах затяжки при температурах до +200°C в зависимости от эластомера.
Подходит для монтажа на металлических, эмалированных, пластиковых или обрезиненных фланцах.
Возможно исполнение прокладки KLINGER KGS/S с огнестойким EPDM.
ПРЕИМУЩЕСТВА
- Высокая надежность даже при малом усилии затяжки (за счёт утолщения ребра)
- Точная центровка и установка на уплотнительной поверхности по крепежу (нет необходимости полностью разбирать разъёмное соединение)
- Оптимальное распределение давления на поверхности
- Способность компенсировать неровности уплотнительной поверхности
- Стойкость к выдуванию
- Лёгкость монтажа и демонтажа
Форма A - по EN 1092, с плоской уплотнительной поверхностью
Форма B - по EN 1092, с соединительным выступом
Размеры прокладок согласно DIN EN 1514-1.
Форма IBC (Inner Bolt Circle) для фланцев с соединительным выступом, исполнение 1 (ГОСТ 12815-80).
РАЗМЕРЫ согласно DIN EN 1514-1
Dy 15 - 1000
Py 10 - 40
МАТЕРИАЛЫ
| Материал |
NBR |
EPDM | FKM |
|
Изображение |
|
|
|
|
Область применения |

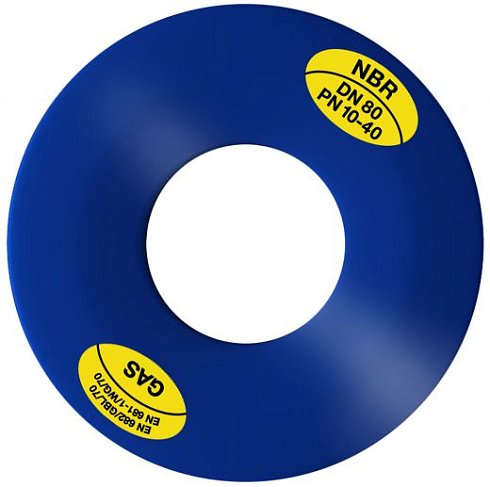

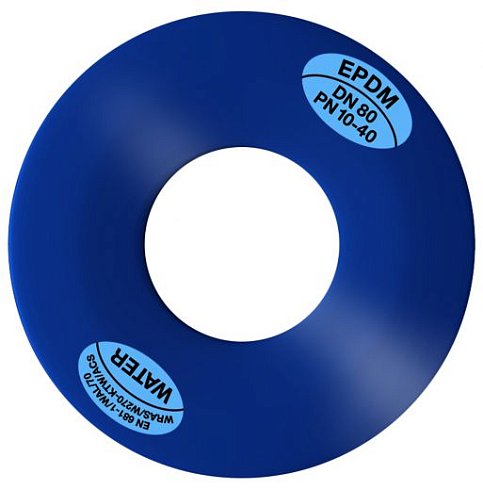

Масло-бензостойкий материал. Типовые среды: природный газ, углеводороды, минеральные масла, жиры, топливо, сточные воды. | Материал с хорошей химической стойкостью, не разрушается под действием озона и негативного влияния внешней среды. Типовые среды: питьевая вода, сточные воды, технологическая вода. |

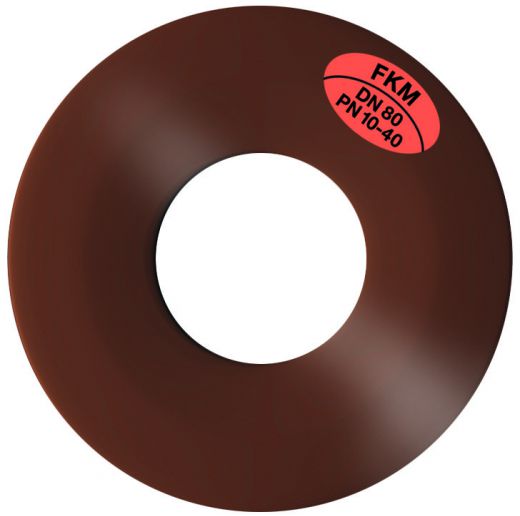

Материал с превосходной химической стойкостью, в т.ч. при повышенных температурах. Типовые среды: кислоты и щёлочи в химической промышленности. Может применяться на пищевых средах. Viton (Витон) – торговое название DuPont® для FKM. |
| Температура, С° | -15 ...+100 | -40 ...+110 (кратковременно до +130) | -20... +200 |
| Сертификаты |
DVGW (по EN 682 GBL) EN 681-1 WG класс 70 EN 682 WG класс 70 TA- Luft |
EN 681-1 WAL/WCL класс 70 KTW (Elastomer Guideline) DVGW W270 ACS, WRAS (BS 6920) FDA TA- Luft |
TA- Luft |
