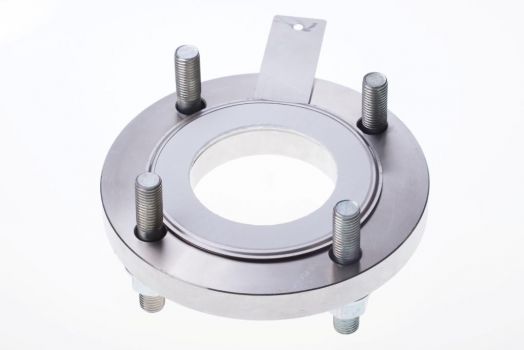

Прокладка фланцевая из терморасширенного графита (ТРГ), армированная гладким листом из нержавеющей стали, плакированная фторопластом, оснащённая установочным кольцом с державкой из нержавеющей стали (исполнение УД). Державка помогает обеспечить лёгкий и точный монтаж прокладки без полной разборки фланцевого соединения, а также быстрый демонтаж. Предназначена для фланцевых соединений с плоской уплотнительной поверхностью, с соединительным выступом. Может использоваться повторно до 4-х раз, эксплуатационный ресурс - не менее 15 лет. DN от 25 до 700 мм. Толщина 3,5 мм.
Подробнее
Описание

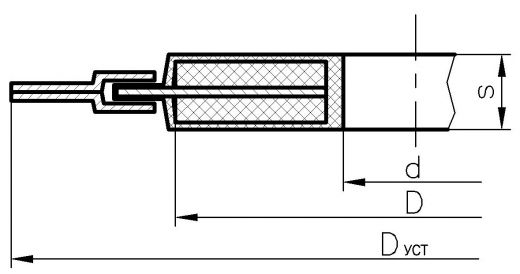

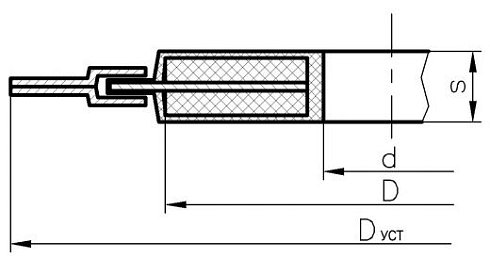

Прокладка ГраФлан® - Спецназ ФЛ-ПЛ-005-УД с державкой для установки и извлечения
ОПИСАНИЕЗапатентованная многоразовая фланцевая прокладка из листового ТРГ, армированного гладким нержавеющим стальным листом, плакированная ПТФЭ, с нержавеющим стальным установочным кольцом и державкой для установки и извлечения.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначена для фланцевых соединений с плоской уплотнительной поверхностью, с соединительным выступом.
Обладает повышенными антиадгезионными свойствами и может применяться при герметизации агрессивыных сред.
Наличие ограничительного кольца, исключающего пережатие и разрушение прокладки при неконтролируемой затяжке, обеспечивает повышенную прочность прокладки. Державка помогает обеспечить лёгкий и точный монтаж прокладки без полной разборки фланцевого соединения и быстрый демонтаж;
Может устанавливаться повторно до 4-х раз, эксплуатационный ресурс - не менее 15 лет.
ПАРАМЕТРЫ РАБОЧЕЙ СРЕДЫ
Температура от - 200°С до + 260°С
Давление до 16 МПа
СТАНДАРТНЫЕ РАЗМЕРЫ
Номинальный диаметр от DN 25 до DN 700
Толщина 3,5 мм
Производится по ТУ 5728-001-73427930-05.
