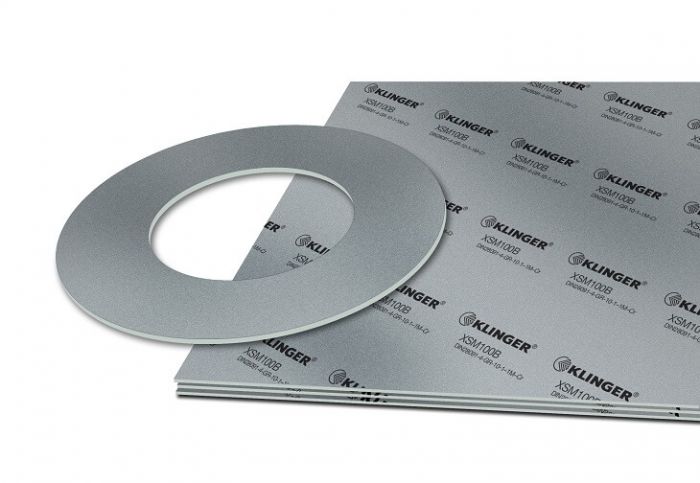

Листовой уплотнительный материал для применения при высоких температурах до 550 °C, изготовленный из терморасширенного графита с антиоксидантом и армированный перфорированной нержавеющей сталью толщиной 0,1 мм. Слои скрепляются путём прокатки, без применения клея. Стабильные физические свойства во всем температурном диапазоне.
Описание: листовой уплотнительный материал, изготовленный из специальной защищенной от окисления графитовой фольги, армированный вставкой из нержавеющей стали толщиной 0,1 мм. Слои скрепляются путём прокатки, без применения клея. Материал не содержит смол, пропиток или других органических соединений. Поэтому при его применении отсутствует риск токсичности. Стабильные физические свойства во всем температурном диапазоне.
Область применения
KLINGER® Graphite Laminate XSM в основном используется в транспортной промышленности благодаря его исключительной стойкости к окислению. Высокая способность к компенсации отклонений уплотнительных поверхностей, подходит для применения при высоком давлении. Другие области применения: нефтехимическая промышленность (при перегонке и очистке нефти) и химическая промышленность, энергетика.
Размеры стандартных листов:
Размеры 1000 х 1000 мм
Толщина 1,0 мм, 1,5 мм, 2,0 мм
Допуски - по толщине ±5%, по длине ±4 мм, по ширине ±4 мм
Характеристики материала толщиной 1,0, 1,5 и 2,0 мм
|
Параметр |
1,0 | 1,5 | 2,0 |
| Плотность графитового слоя DIN 28090-2 |
1,0 г / см 3 |
1,0 г / см 3 | 1,0 г / см 3 |
|
Чистота графита 1) по DIN 51903 |
≥ 99,0% |
≥ 99,0% | ≥ 99,0% |
|
Армирование Перфорированная сталь Толщина Количество листов |
1,4401 мм 0,10 мм 1 |
(1.4404) 0.10 мм 1 |
0,10 мм 1 |
|
Уменьшение толщины (Тест Klinger),% 50 МПа, 25 °C 50 МПа, 300 °C |
30 - 40% 1 - 3% |
35- 45% 1 - 3% |
35-45 % 1 - 3% |
|
Сжимаемость ASTM F 36 А |
25 - 35% |
30 - 40% | 35 - 45% |
| Восстанавливаемость ASTM F 36 A | 15 - 20% | 15 - 20% | 12 - 18% |
| Релаксация напряжений DIN 52913 16ч / 50 МПа/ 300 °С |
≥ 46 МПа |
≥ 46 МПа | ≥ 46 МПа |
|
Герметичность по DIN 28090-2 |
<0,06 мг/с×м |
<0,10 мг/с×м |
<0,10 мг/с×м |
|
Содержание хлоридов графитового слоя по DIN 28090-2 |
≤ 40 м.д. |
≤ 40 м.д. | ≤ 40 м.д. |
Сертификаты:
DIN-DVGW
