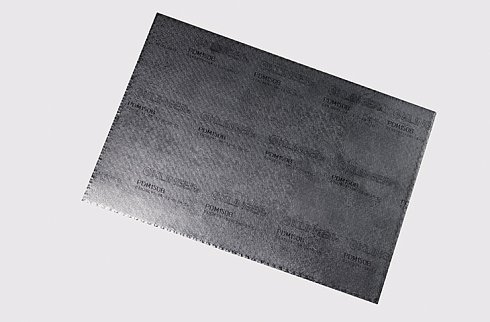

Листовой уплотнительный материал, изготовленный из графитовой фольги, армированный фольгой из нержавеющей стали. Рекомендован к применению в случаях, если имеются повреждения на фланцах, а также при ограничении нагрузки на болты. Толщина материала 0.45 – 3.0 мм. Изготавливается из графита категорий А, В и С. Может быть выполнен с антиадгезионным покрытием (исполнение AS).
Подробнее
Задать вопрос
Описание
ОПИСАНИЕ

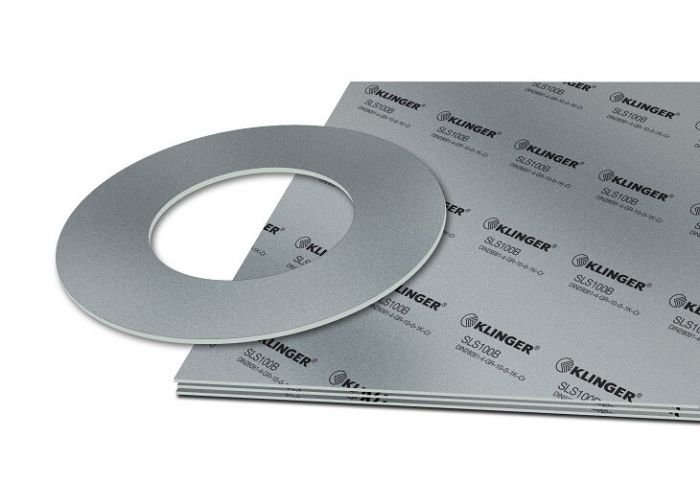

Листовой уплотнительный материал, изготовленный из графитовой фольги, армированный фольгой из нержавеющей стали. Рекомендован к применению в случаях, если имеются повреждения на фланцах, а также при ограничении нагрузки на болты. Режется более легко, чем материал этой же серии PSM.
Изготавливается из графита категорий А, В и С. Может быть выполнен с антиадгезионным покрытием (исполнение AS). Антиадгезионное покрытие исключает даже минимальное прилипание к уплотняемым поверхностям, что значительно сокращает время, потраченное на замену уплотнителя. Отпадает необходимость применения дополнительных смазок и герметиков, использование которых может стать причиной неправильной работы уплотнения.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Универсальный уплотнительный материал для широко спектра рабочих сред при наличии повышенных температур. Рекомендован для газа и пара, может использоваться в системах с отработанным газом.
РАЗМЕРЫ СТАНДАРТНЫХ ЛИСТОВ
Размеры – 1000 х 1000 мм
Толщина – 0,45; 0,8; 1,0; 1,5; 2,0; 3,0 мм
Допуски - по толщине ±5%, по длине ±5 мм, по ширине ±5 мм
СЕРТИФИКАТЫ
- DIN-DVGW
- Fire-Safe acc. to DIN EN ISO 10497
- BAM tested
| Параметр |
Значение |
| Сжимаемость ASTM F 36 A | 40% |
| Восстанавливаемость ASTM F 36 A | 15% |
|
Релаксация напряжений DIN 52913 50 МПа, 16 ч/300 °C |
мин. 48 МПа |
|
Клингер холодный/горячий тест, при 50 MПa: уменьшение толщины при 23 °C уменьшение толщины при 300 °C |
40% 1,5% |
| Утечки газа по DIN 3535/6 | 0,5 мл/мин |
|
Плотность графита |
1,0 г/см³ |
Документы
En_Datasheet_Klinger GL_SLS
113.1 Кб

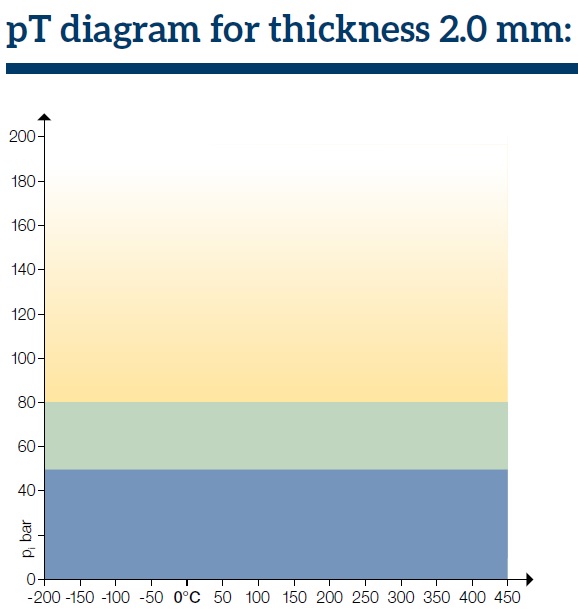

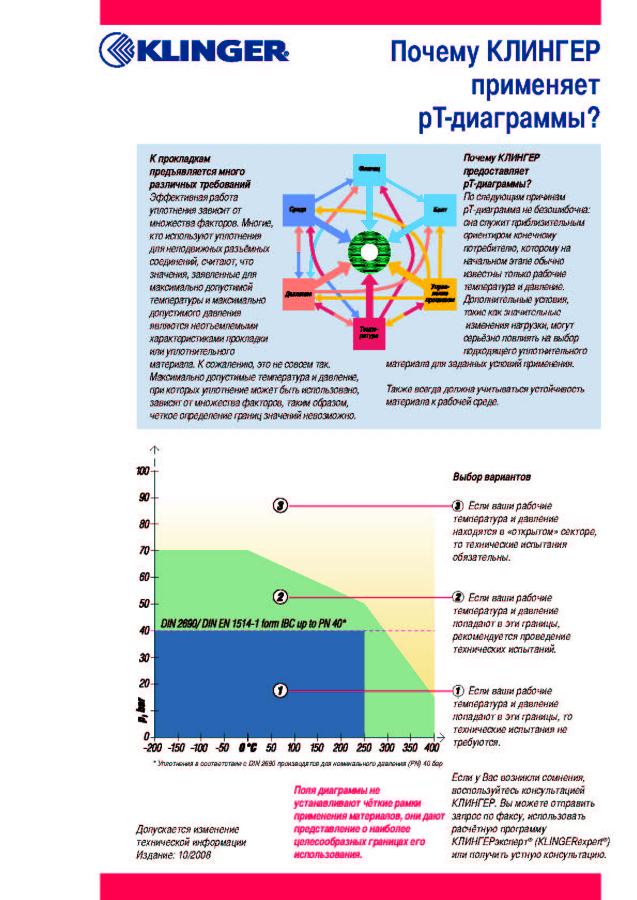

KLINGER_pT_Diagrams
93.1 Кб
