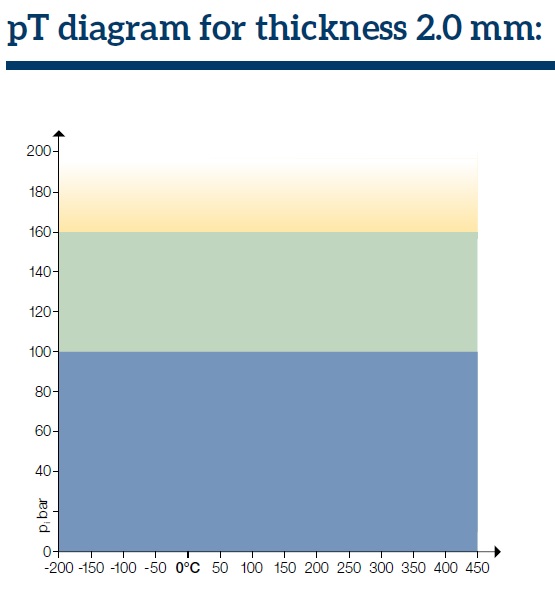

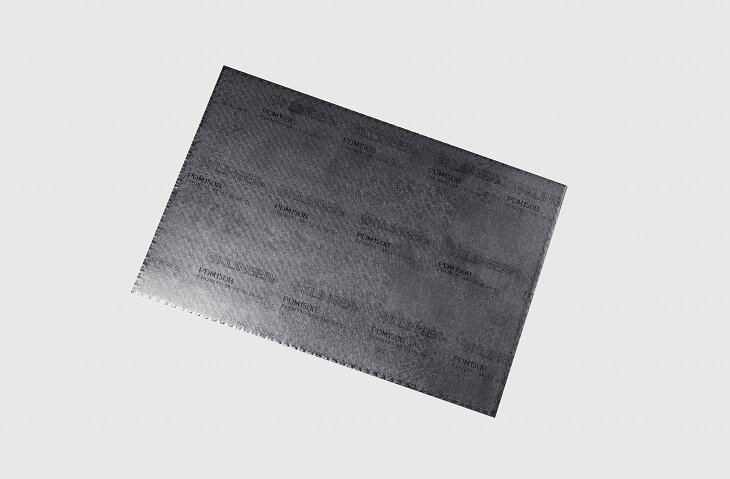

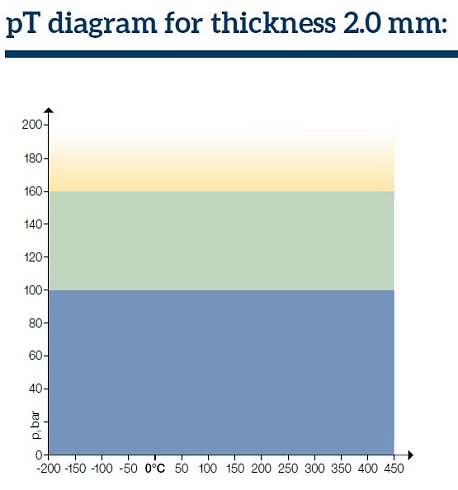

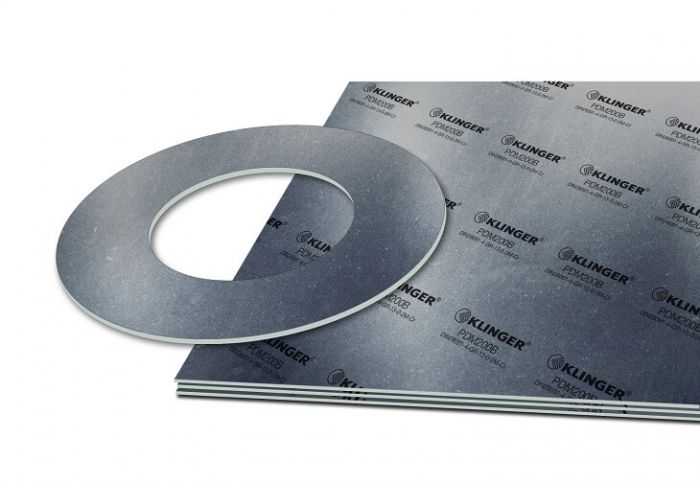

Описание: листовой уплотнительный материал, изготовленный из терморасширенного графита и двух вставок из нержавеющей стали толщиной 0,1 мм. Материал не содержит смол, пропиток или других органических соединений. Поэтому при его применении отсутствует риск токсичности. Стабильные физические свойства во всем температурном диапазоне. Слои скрепляются путём прокатки, без применения клея.
Область применения
KLINGER ® Graphite Laminate PDM подходит для применений при высоком давлении, горячей воде и паре при высоких температурах до 450 °C. Высокая способность к компенсации отклонений уплотнительных поверхностей. Подходит для применения на ответственных узлах оборудования.
Размеры стандартных листов:
Размеры 1000 х 1000 мм, 2000 х 1000 мм, 1500 х 1500 мм
Толщина 1,0 мм, 1,5 мм, 2,0 мм, 3,0 мм
Допуски - по толщине ±5%, по длине ±4 мм, по ширине ±4 мм
Характеристики материала толщиной 1,0, 1,5 и 2,0 мм
Параметр |
1,0 | 1,5 | 2,0 |
Плотность графитового слоя DIN 28090-2 |
1,3 г / см 3 |
1,3 г / см 3 | 1,3 г / см 3 |
Чистота графита 1) по DIN 51903 |
≥ 99,0% |
≥ 99,0% | ≥ 99,0% |
Армирование Перфорированная сталь, марка Толщина Количество листов |
1,4401 мм 0,10 мм 2 |
(или 1.4404) 0.10 мм 2 |
0,10 мм 2 |
Клингер горячий/холодный тест, при 50MПa: уменьш. толщ. при 23°С уменьш. толщ. при 300°С |
20 - 28% 1 - 3% |
20 - 28% 1 - 3% |
20-28 % 1 - 3% |
Сжимаемость ASTM F 36 J |
15 - 25% |
15 - 25% | 15 - 25 % |
Восстанавливаемость ASTM F 36 A | 35 - 45% | 35 - 45% | 35 -45% |
Релаксация напряжений DIN 52913 16ч / 50 МПа/ 300 °С |
≥ 48 МПа |
≥ 48 МПа | ≥ 48 МПа |
Удельная утечка λ DIN 28090-2 |
<0,08 мг/см |
<0,10 мг/см |
<0,10 мг/см |
Содержание хлоридов в графитовом слое по DIN 28090-2 |
≤ 40 ppm |
≤ 40 ppm | ≤ 40 м |
Сертификаты:
DIN-DVGW
