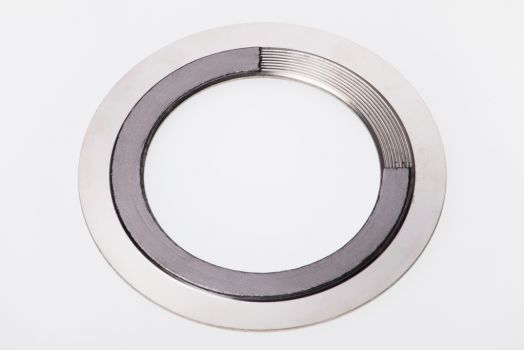

Прокладка фланцевая Ильма® с зубчатым сердечником ФЛ-040
ОБЛАСТЬ ПРИМЕНЕНИЯ
- высоконагруженные фланцевые соединения (исполнения ФЛ-040А и ФЛ 040Ап – для фланцев «соединительный выступ»; исполнение ФЛ-040 – для фланцев «выступ-впадина», «шип-паз»);
- соединения, в которых конструкция прокладки должна предотвращать возможность выдавливания прокладки в плоскости уплотнительной поверхности;
- арматура, трубопроводы, сосуды, насосы;
- теплообменные аппараты, прокладки плавающих головок;
- предприятия нефтегазового комплекса;
- химическая промышленность;
- теплоэнергетика и другие отрасли.

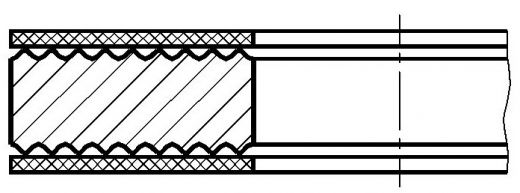

При затяжке соединения создаётся зона высокой плотности пластичного уплотнителя между вершинами зубцов и уплотнительной поверхностью фланца. За счёт этого обеспечивается высокая герметичность соединения. Прочность стального сердечника исключает аварийную разгерметизацию соединения вследствие выдувания или разрыва прокладки. Конструкция прокладки в сочетании с высокой чистотой графитовой фольги (содержание углерода не ниже 99 %) повышает стойкость соединения к высокой температуре эксплуатации.
СВОЙСТВА
- Высокая надежность
- Стойкость к высокой температуре
- Высокая химическая стойкость
- Стабильность контактного давления и упругих свойств, в том числе при колебаниях температуры и давления
Температура от минус 200°С до плюс 550°С, при температуре свыше 450°С необходима консультация с производителем
Давление до 40 (400) МПа (кгс/см2)
СТАНДАРТНЫЕ РАЗМЕРЫ
Наружный диаметр до 990 мм
Толщина от 2,5 до 4 мм
Для заказа прокладок требуются следующие данные:
- номинальный диаметр DN (NPS)
- номинальное давление (класс давления)
- исполнение уплотнительной поверхности
- стандарт на сопрягаемые фланцы
